案例一

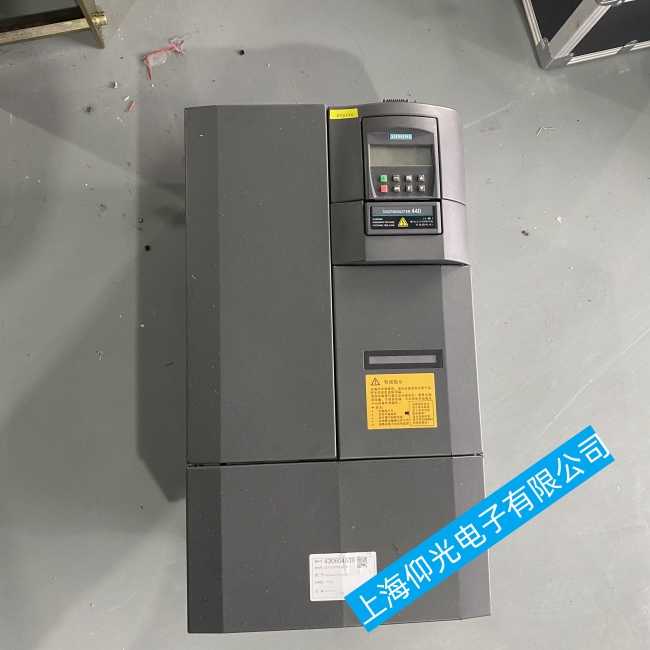

某水務局一臺45kW西門子430變頻器，拖動一臺45kW水泵電動機，當變頻器開機時，輸出頻率上升到16Hz，變頻器過電流跳閘，復位后重新起動，仍然在16Hz過電流跳閘。
故障分析：
該泵為離心水泵，沒有沖擊現象，離心水泵的負載特性如下圖所示，從特性線分析，當頻率在16Hz時，變頻器的電流很小，遠遠小于額定值，不會造成過電流跳閘。但葉輪卡住電動機堵轉，電流會很大。如是葉輪卡住頻率上升不到16Hz就會跳閘，所以過電流跳閘另有原因。電動機繞組短路的可能性最大。
故障處理：
斷開電動機，變頻器空載運行正常（該變頻器可以空載運行），再接入電動機，仍然在16Hz左右出現過電流跳閘。換一臺電動機，運行正常，說明過電流是電動機故障。將電動機分解，發現電動機繞組有短路現象。
總結：
水泵在頻率較低的情況下出現過電流跳閘，主要原因一是電動機堵轉。二是電動機繞組短路。
案例二
一金屬加工企業變頻器改造項目，用一臺75kW施耐德變頻器拖動一臺75kW電動機。變頻器起動過程中跳“OCF”，不能工作。
故障分析：
該機負載為機械傳動，負載為恒轉矩特性，如下圖所示工作頻率在任何值都有過載的可能。首先盤車沒有卡住現象，過電流不是負載引起。只有電纜短路、 電動機繞組短路。電動機為舊電機，繞組短路的可能性大。
故障處理：
將電動機接線斷開，重新起動，變頻器工作正常。測量電動機繞組電阻，沒有短路現象。后將電動機又接回變頻器，仍然跳 “OCF”。將電動機分解，發現電動機繞組有短路燒痕，判斷為電動機匝間短路。因為電動機為工作多年的老電動機，絕緣程度大大下降，變頻器的輸出波形又為PWM波，造成電動機匝間局部短路。重新換一臺電動機，故障排除。
總結：
因為測量電動機繞組用的是萬用表，萬用表一是內部的供電電壓只有1.5V，太低，二是電阻的最小分辨率為1Ω，而該電動機的正常繞組電阻小于1Ω，所以用萬用表是測不出來的。一般檢查電動機的直流電阻要用交流電橋。在設備改造時，要注意老電動機的絕緣性能是否下降，如不能適應變頻器的要求，就要選用變頻器專用電動機或新的電動機。
