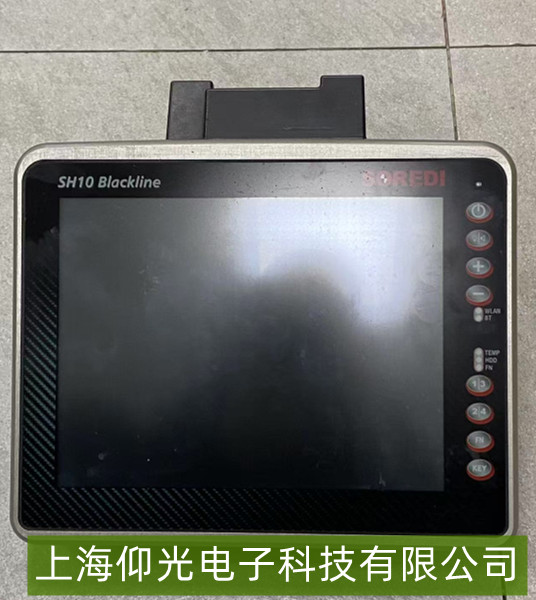

SOREDI SH10 觸摸屏 “黑屏無顯示”:電源模塊與背光電路的檢修步驟
當 SOREDI SH10 觸摸屏出現“黑屏無顯示”故障時,電源模塊與背光電路是重點檢修對象,以下是具體檢修步驟。
外觀檢查
仔細查看電源模塊外觀,看是否有明顯的燒焦、鼓包、電容開裂等損壞跡象。若發現有此類問題,很可能該元件已損壞,需進行更換。
使用萬用表測量電源模塊的輸入電壓,確保其符合觸摸屏規定的輸入電壓范圍。若輸入電壓異常,需檢查外部電源供應是否正常,如電源插頭是否插好、電源線是否破損等。接著測量電源模塊的輸出電壓,對比觸摸屏技術手冊中規定的各路輸出電壓值。若輸出電壓異常,基本可判斷電源模塊存在故障,需更換同型號的電源模塊。
檢查電源模塊中的保險絲是否熔斷。若保險絲熔斷,需先排查導致保險絲熔斷的原因,如是否有短路情況,排除故障后再更換相同規格的保險絲。
二、背光電路檢修
背光連接檢查
打開觸摸屏外殼,檢查背光電路與觸摸屏主板的連接線是否松動、脫落或損壞。若連接線有問題,重新插拔或更換連接線,確保連接穩固。
使用萬用表測量背光電路的電源輸入,看是否有正常的電壓輸入。若沒有電壓輸入,需沿著線路查找是哪個元件出現斷路或故障,如保險絲、電阻等,修復或更換損壞的元件。
觀察背光燈是否有損壞的跡象,如燈管發黑、斷裂等。若背光燈損壞,需更換同型號的背光燈。同時,檢查背光燈的驅動電路,看是否有元件損壞,如驅動芯片、電容等,可通過測量元件的參數來判斷,如有問題則進行更換。
