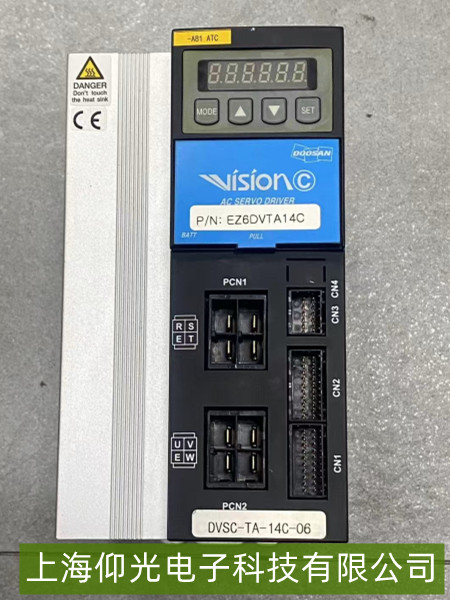

斗山EZ6DVTA14C伺服驅動器“按鍵無操作反饋”故障維修指南
斗山EZ6DVTA14C伺服驅動器按鍵無操作反饋(如按方向鍵、參數鍵無顯示變化,急停鍵無鎖定效果),通常與按鍵電路、主板控制模塊或顯示單元故障相關。以下是針對性維修步驟:
一、基礎快速排查
外觀與連接檢查:觀察驅動器面板按鍵是否有物理損壞(如按鍵卡死、脫落),或面板與主板的連接排線是否松動(常見于運輸振動后)。重新插拔排線(確保到位),并嘗試按壓其他非功能按鍵(如指示燈測試鍵),確認是否為全局按鍵失靈還是特定按鍵故障。
電源與顯示驗證:確認驅動器已正常上電(電源指示燈亮起),且顯示屏無黑屏/花屏(若顯示異常,需優先排查顯示電路)。若按鍵無反應但顯示正常,聚焦按鍵控制電路。
二、核心故障點與維修步驟
1. 按鍵本身機械故障
現象:單個或部分按鍵無響應(如“MODE”鍵按下無切換界面),其他按鍵正常。
維修操作:拆開驅動器前面板(斷電!),檢查故障按鍵的橡膠墊片是否老化硬化(失去彈性)、金屬觸點是否氧化(發黑/臟污)。用酒精棉簽清潔觸點,或用細砂紙輕磨氧化部位;若橡膠墊片失去彈性,更換同規格按鍵組件(需匹配按鍵行程和觸點位置)。
2. 按鍵電路連接異常
現象:所有按鍵均無反饋(按任意鍵無顯示變化)。
維修操作:檢查面板與主板間的排線接口(通常為扁平電纜,標注“KEY”或“BUTTON”),觀察是否有針腳彎曲、斷裂或氧化(用萬用表測通斷,正常應為低阻值導通)。重新插拔排線,若針腳損壞,用鑷子矯正或更換排線;若接口處有氧化,用電子清潔劑清潔后重新連接。
3. 主板控制模塊故障
現象:按鍵排線正常,但主板未識別按鍵信號(用萬用表測按鍵按下時對應引腳電壓無變化)。
維修操作:通過驅動器電路圖(或拆解觀察),找到按鍵信號處理芯片(如矩陣鍵盤掃描IC)或主控MCU的按鍵輸入引腳,用萬用表測量按鍵按下時引腳電壓是否從高電平(如3.3V)跳變?yōu)榈碗娖剑ɑ蚍粗Q于電路設計)。若電壓無變化,可能是芯片損壞或焊點脫焊(需專業焊接修復);若芯片供電異常(如3.3V電源引腳電壓為0V),排查主板電源模塊(如LDO穩壓器)。
三、驗證與預防
維修后測試:依次按下所有功能按鍵(方向、參數、復位等),觀察顯示屏是否同步響應(如界面切換、數值變化),急停鍵是否能鎖定驅動器(需斷電復位解除)。長期預防:避免頻繁大力按壓按鍵(尤其面板邊緣),定期用干燥壓縮空氣清理面板縫隙灰塵(防止異物卡住按鍵),潮濕環境可加裝防水薄膜保護面板。
