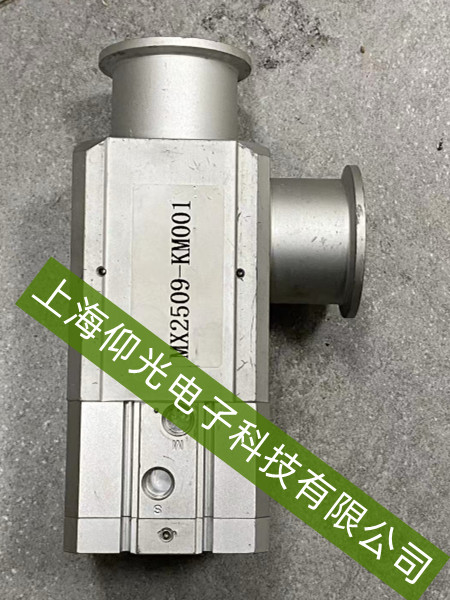

真空閥響應遲緩（電磁線圈斷路）維修步驟
真空閥響應遲緩若由電磁線圈斷路導致，會出現閥門無法按指令及時開啟/關閉（如延遲數秒甚至不動作）、控制信號無反饋等問題，直接影響真空系統的穩定運行。以下是針對電磁線圈斷路故障的系統化修復步驟：
一、故障原因確認
電磁線圈斷路是真空閥響應遲緩的常見誘因，表現為：
控制信號正常但閥門無動作：上位機（如PLC）發出開/關指令后，閥門無響應，或動作延遲顯著（正常響應時間通常＜1秒）。
線圈發熱異常：通電后線圈局部過熱（甚至冒煙），但閥門未動作，說明電流無法形成閉合回路。
萬用表檢測：用萬用表電阻檔測量線圈兩端電阻（參考閥門說明書標稱值，如24V線圈通常為10~100Ω），若顯示“∞”（無窮大）或遠高于標稱值，則確認斷路。
二、維修步驟
1. 安全斷電與初步檢查
切斷電源：先斷開真空閥控制回路的電源（包括24V/220V等供電），并驗電確認無殘余電壓，避免觸電風險。
外觀檢查：拆開閥門接線盒或控制模塊，檢查電磁線圈的接線端子（如插頭、端子排）是否松動、氧化或燒蝕，導線是否有破損、斷裂；同時觀察線圈外觀是否有燒焦痕跡、絕緣層開裂。
2. 線圈斷路點定位
電阻測量：用萬用表（2kΩ檔）測量線圈兩端的電阻值：
若電阻為“∞”，說明線圈完全斷路（可能內部導線斷裂或引出線脫焊）；
若電阻遠高于標稱值（如標稱50Ω，實測200Ω），可能是局部斷路或接觸不良。
分段排查：若線圈為多股線繞制或帶引出線，可逐段測量（如測量線圈與接線端子的連接點電阻），定位具體斷路位置（常見于線圈引出線與端子焊接處、線圈繞組內部）。
3. 斷路修復
接線端子修復：若斷路點在接線端子（如插頭松動、氧化），重新插拔并擰緊端子，用砂紙打磨氧化層后涂抹導電膏；若導線斷裂，重新壓接或焊接（確保焊點牢固）。
線圈引出線修復：若斷路發生在線圈引出線（如靠近線圈本體的焊接點脫焊），用烙鐵重新焊接（注意選用低溫焊錫，避免損傷線圈絕緣層），并包裹絕緣膠帶（如聚酰亞胺膠帶）防止短路。
線圈繞組內部斷路：若萬用表測量顯示線圈本體斷路（非接線端問題），且無專業繞線設備，通常需更換同規格電磁線圈（參考閥門型號匹配線圈電壓、功率、電阻值）。
4. 絕緣與可靠性檢查
絕緣測試：修復后，用500V兆歐表測量線圈與閥門金屬外殼（接地端）的絕緣電阻，正常應≥1MΩ（若＜0.5MΩ，說明絕緣受損，需進一步處理）。
控制回路驗證：恢復供電前，檢查控制信號線（如PLC輸出至電磁線圈的線路）是否正常，確保無短路或干擾。
5. 功能測試
通電后，通過上位機發送開/關指令，觀察閥門響應時間（應恢復至正常范圍，如≤1秒）；用萬用表監測線圈通電時電流（參考說明書標稱值，如24V線圈電流約0.1~0.5A），確認無異常發熱或過流。
