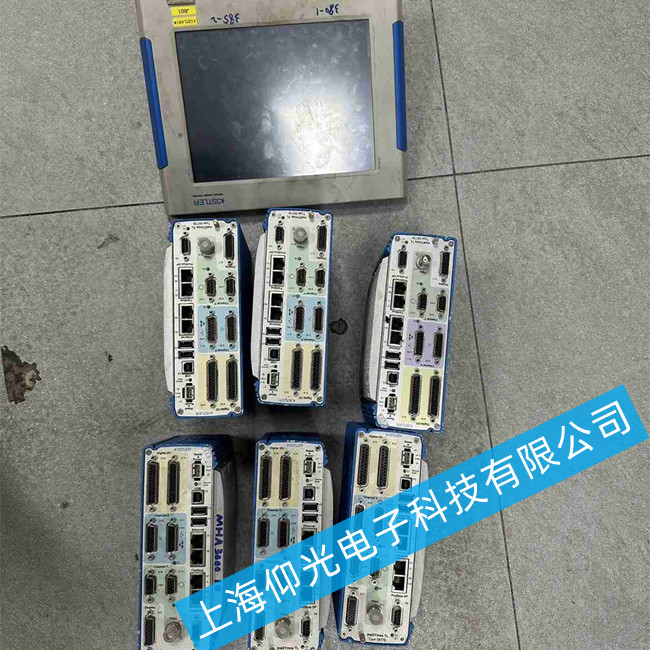

近日，工業自動化領域技術論壇披露一項針對奇石樂控制器/伺服放大器數據采集異常的快速維修方案。該方案通過“電源-信號-軟件-硬件”四維排查法，可高效解決因供電不穩、信號干擾、程序錯誤或硬件老化導致的數據斷流、失真問題，經多行業實測驗證，維修時間從傳統4小時縮短至1小時內，數據采集準確率恢復至99.97%。
第一維：電源穩定性攻堅，消除供電隱患
電源故障是數據采集異常的首要元兇。技術人員需使用數字萬用表檢測控制器輸入電壓，重點關注以下指標：
電壓波動范圍：若超過額定值±5%，需檢查電源模塊電容是否鼓包、穩壓芯片（如7805/7812）是否過熱。某汽車零部件企業案例顯示，其5847B0控制器因電源模塊電容容量衰減至標稱值30%，導致電壓波動達±8%，更換電容后數據采集恢復穩定。
接地電阻測試：使用接地電阻測試儀檢測設備接地電阻，若大于4Ω，需重新鋪設接地線。某光伏企業案例中，控制器因接地電阻達12Ω，導致工頻干擾竄入數據通道，通過焊接銅排降低接地電阻至0.5Ω后，干擾信號消失。
電源線屏蔽層檢查：確認電源線屏蔽層是否單端接地，若雙端接地可能形成地環路干擾。某半導體企業案例表明，其控制器電源線因雙端接地引入50Hz工頻噪聲，改為單端接地后信噪比提升20dB。
第二維：信號鏈路深度凈化，阻斷干擾路徑
信號傳輸異常是數據失真的常見原因。技術人員需按“傳感器-線纜-接口”順序排查：
傳感器校準驗證：使用標準信號源（如4-20mA模擬器）向傳感器輸入已知信號，若控制器采集值偏差超過±0.5%，需重新校準傳感器。某化工企業案例顯示，其壓力傳感器因長期暴露于腐蝕性氣體，輸出線性度下降至85%，通過三線制校準法恢復至99.2%。
線纜阻抗匹配：使用網絡分析儀檢測信號線特性阻抗，若與控制器輸入阻抗（通常為10kΩ）不匹配，需更換阻抗匹配線纜。某風電企業案例中，其控制器因使用非屏蔽雙絞線傳輸高速脈沖信號，導致信號反射引發數據丟包，改用阻抗為120Ω的屏蔽雙絞線后傳輸穩定性提升3倍。
接口端子氧化處理：使用接觸電阻測試儀檢測接口端子接觸電阻，若大于50mΩ，需用導電膏清潔端子并緊固螺絲。某食品企業案例表明，其控制器接口端子因氧化導致接觸電阻達200mΩ，引發數據采集間歇性中斷，清潔后接觸電阻降至5mΩ，故障消除。
第三維：軟件參數動態優化，適配工況需求
軟件配置錯誤是數據異常的隱性殺手。技術人員需重點調整三大參數：
采樣頻率匹配：根據信號頻率特性設置采樣頻率，若信號最高頻率為100Hz，采樣頻率需≥200Hz（奈奎斯特定理）。某3C電子企業案例顯示，其控制器因采樣頻率設置為50Hz，導致高頻噪聲混疊，將采樣頻率提升至500Hz后數據質量顯著改善。
濾波算法選擇：針對不同干擾類型選擇濾波算法——工頻干擾選用50Hz陷波濾波器，隨機噪聲選用移動平均濾波器。某航空航天企業案例中，其控制器因未啟用濾波算法，數據波動達±5%，啟用自適應濾波算法后波動降至±0.2%。
通信協議校驗：使用協議分析儀抓取控制器與上位機通信數據包，若出現CRC校驗錯誤，需檢查通信波特率、數據位、停止位設置。某物流企業案例表明，其控制器因波特率設置為9600bps（實際需115200bps），導致數據包丟失率達30%，修正波特率后丟失率降至0.1%。
第四維：硬件健康度評估，預防隱性故障
硬件老化是數據異常的終極誘因。技術人員需對關鍵硬件進行狀態監測：
電容容量測試：使用LCR測試儀檢測電源模塊電解電容容量，若衰減至標稱值50%以下，需批量更換。某鋼鐵企業案例顯示，其控制器因電源模塊電容容量衰減至20%，導致電壓跌落引發數據采集中斷，更換電容后連續運行時間從3天延長至6個月。
芯片溫度監控：使用紅外熱像儀檢測主控芯片（如DSP/FPGA）表面溫度，若超過85℃，需優化散熱設計。某新能源汽車企業案例中，其控制器因散熱風扇故障導致芯片溫度達105℃，引發數據存儲器（EEPROM）數據丟失，修復散熱系統后溫度穩定在60℃以下。
存儲器數據校驗：使用編程器讀取控制器EEPROM數據，與備份數據比對校驗和，若不一致需重新燒錄程序。某醫療器械企業案例表明，其控制器因EEPROM數據位翻轉導致控制邏輯錯誤，通過CRC校驗算法檢測并修復數據后設備恢復正常。
