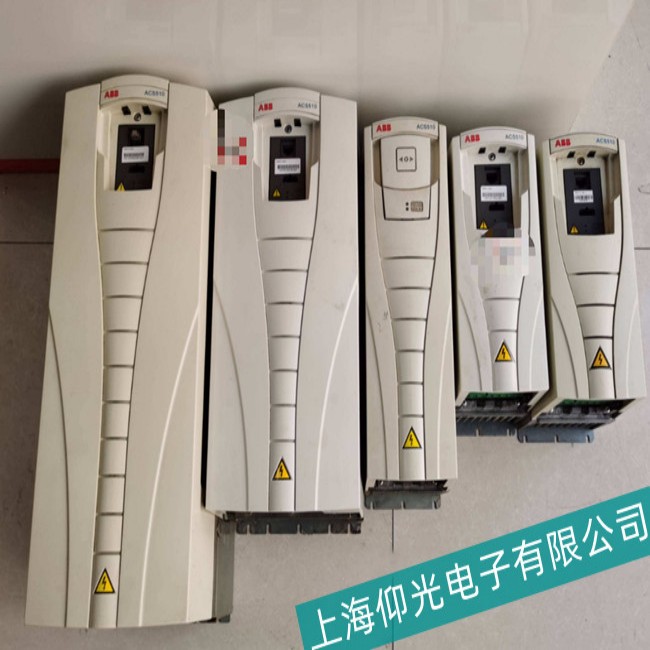

ABB 變頻器 ACS580-01-106A-4 的整流模塊是將三相交流電整流為直流電的核心部件，其損壞會直接導致變頻器無法正常工作（如無輸出、報過流 / 過壓故障等）。以下從損壞原因、檢測方法、更換步驟、測試驗證及注意事項五個方面，詳細說明其維修流程。
-
作用：整流模塊（通常為三相橋式整流橋）將輸入的 380V 三相交流電整流為約 540-560V 的直流電，供給直流母線（濾波電容），為逆變器提供穩定的直流電源。
-
損壞影響：
-
直流母線無電壓，變頻器上電無反應；
-
整流模塊短路導致輸入電流過大，觸發熔斷器熔斷或報 “過流” 故障（如 F0001）；
-
整流模塊斷路導致直流母線電壓異常（偏低或波動），報 “欠壓” 故障（如 F0004）。
維修前需排查根本原因，避免更換后再次損壞：
-
輸入電源異常：
-
電源缺相、電壓驟升（如雷擊、電網波動）或驟降；
-
輸入側浪涌（未安裝防雷 / 浪涌保護器）或諧波干擾過大。
-
負載側故障反灌：
-
逆變器 IGBT 損壞（短路）導致直流側過流，沖擊整流模塊；
-
電機短路或接地故障，導致逆變器過流，間接影響整流模塊。
-
散熱不良：
-
散熱風扇故障（停轉、風量不足）、散熱器積灰過多，導致整流模塊長期高溫運行，加速老化；
-
導熱硅脂干涸，模塊與散熱器接觸不良，散熱效率下降。
-
外部沖擊：
-
變頻器輸出側短路（如電纜破損），導致整流模塊承受瞬時大電流沖擊；
-
模塊本身老化（使用壽命超 8-10 年）或質量缺陷。
需斷電后操作，關鍵步驟：先放電！（直流母線電容可能殘留 500V 以上高壓，需用絕緣電阻表或專用放電棒放電至 50V 以下）。
-
外觀檢查：
-
觀察整流模塊表面是否有燒痕、鼓包、開裂，引腳是否熔斷或氧化；
-
檢查連接線纜是否燒焦，散熱器是否積灰過多。
-
萬用表電阻測量：
整流模塊內部為 6 個二極管（三相橋式整流），測量每個二極管的正向 / 反向電阻：
-
紅表筆接模塊 “直流輸出負極（-）”，黑表筆分別接三相輸入端子（R、S、T）：正常應顯示正向電阻（約 500-1000Ω，不同表量程可能有差異），反向電阻為無窮大；
-
黑表筆接模塊 “直流輸出正極（+）”，紅表筆分別接三相輸入端子（R、S、T）：正常應顯示正向電阻（與上述數值接近），反向電阻為無窮大；
-
若測量時出現 “短路（電阻接近 0）” 或 “斷路（電阻無窮大）”，則整流模塊損壞。
-
備件：確保新整流模塊型號與原模塊一致（如 ACS580-01-106A-4 配套的整流模塊型號通常為特定規格，需核對參數：額定電流≥106A，耐壓≥1600V）；
-
工具：絕緣螺絲刀、萬用表、放電棒、導熱硅脂（耐高溫型）、扭矩扳手。
-
斷電并放電：斷開變頻器輸入電源，等待 10 分鐘以上，用放電棒連接直流母線正負極（注意絕緣），確認電壓≤50V；
-
拆卸外殼：取下變頻器頂部和側面的外殼（根據 ACS580 結構，通常需擰下側面固定螺絲）；
-
定位整流模塊：整流模塊通常位于電源輸入側，與大面積散熱器相連，輸入端接 R、S、T，輸出端接直流母線（+、-），并連接濾波電容；
-
斷開連接線：記錄各線纜的連接位置（可拍照留存），斷開輸入電源線（R、S、T）、直流母線（+、-）線纜，拔掉可能的溫度傳感器插頭；
-
拆卸固定螺絲：用螺絲刀擰下整流模塊與散熱器連接的固定螺絲（通常 4-6 顆），取下舊模塊。
-
清潔散熱器：用酒精擦拭散熱器表面，去除殘留的舊硅脂和灰塵；
-
涂抹導熱硅脂：在新模塊的散熱面均勻涂抹一層薄而均勻的導熱硅脂（厚度約 0.1-0.2mm，避免過多溢出）；
-
固定模塊：將新模塊對準散熱器安裝位置，用螺絲均勻緊固（按規定扭矩，通常 3-5N・m，避免過緊損壞模塊）；
-
重新接線：按之前記錄的位置連接輸入電源線、直流母線線纜和傳感器插頭，確保接線牢固、無松動（避免接觸不良導致過熱）。
-
通電前檢查：
-
確認接線無誤（無短路、無接反），散熱器與模塊貼合良好；
-
測量直流母線對地絕緣電阻（用 500V 兆歐表，應≥1MΩ），避免接地故障。
-
空載測試：
-
接通輸入電源（不接電機），觀察變頻器是否報故障（如無故障，進入下一步）；
-
測量直流母線電壓：三相 380V 輸入時，正常應為 540-560V（波動≤5%），若電壓異常，需檢查整流模塊或輸入電源。
-
帶載測試：
-
連接電機，設置變頻器參數（如電機額定電流、電壓），啟動變頻器運行；
-
觀察電機運行是否平穩，測量輸出電壓是否平衡，模塊及散熱器是否異常發熱（運行 30 分鐘后，溫度應≤70℃）；
-
運行中檢查是否有異響、火花，無故障代碼（如 F0001、F0004）則視為正常。
-
安全第一：放電必須徹底（電容殘留電壓可能致命），操作時戴絕緣手套、穿絕緣鞋，使用絕緣工具；
-
排查關聯故障：更換模塊后，需檢查輸入熔斷器（若損壞需同步更換）、濾波電容（測量容值及漏電流，老化需更換）、散熱風扇（確保正常運轉），避免因其他部件故障導致新模塊再次損壞；
-
備件匹配：嚴禁用參數不符的模塊替代（如額定電流不足會導致過流損壞）；
-
長期可靠性：定期清理散熱器灰塵，檢查風扇轉速，避免高溫運行；建議在輸入側加裝浪涌保護器（如 SPD），減少電源沖擊。
通過以上步驟，可完成 ACS580-01-106A-4 整流模塊的損壞維修。若維修后仍存在故障，需進一步排查逆變器、控制板等其他部件。
