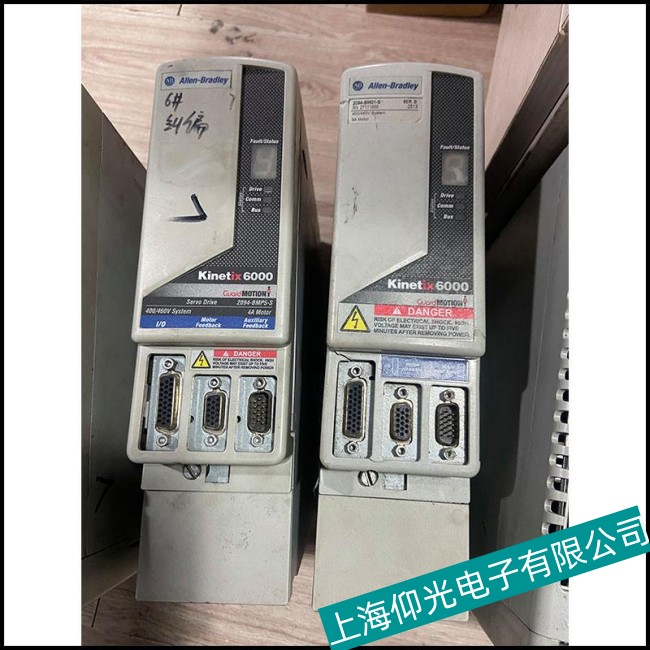

無顯示故障通常源于電源鏈中斷、控制電路失效或顯示模塊損壞。維修時需遵循 “從外到內、先電源后信號” 的原則，逐步定位故障點。
-
電壓范圍驗證：
-
用萬用表交流檔測量三相輸入電壓（L1/L2/L3），額定值應為 380-480V AC（根據型號確認），波動范圍≤±10%。
-
若電壓缺失或不平衡（如某相電壓為 0），檢查前級斷路器、接觸器及線纜是否斷路。
-
電源指示燈輔助判斷：
-
觀察驅動器正面 POWER 燈（通常為綠色）：若不亮，可能輸入電源未接入或內部電源板故障；若閃爍，可能輔助電源異常。
-
電源板拆卸：
-
斷開所有連接線，卸下電源板固定螺絲，注意記錄排線位置（如 J1/J2 接口）。
-
關鍵元件檢測：
-
保險絲：用萬用表歐姆檔測量電源板輸入側保險絲（通常為 250V/5A），若阻值無窮大，更換同規格保險絲（需確認后級無短路）。
-
開關電源模塊：
-
測量 DC 母線電壓（如 300V 左右），若缺失，檢查整流橋（如 GBJ2510）是否擊穿（用二極管檔測量，正向?qū)ǚ聪蚪刂篂檎＃?
-
檢測開關芯片（如 UC3844）的 VCC 引腳電壓（正常 15V），若為 0，檢查啟動電阻（通常 100kΩ-1MΩ）是否開路。
-
輔助電源輸出：
-
用萬用表直流檔測量 5V、12V、24V 等輸出電壓，若某路缺失，檢查對應三端穩壓器（如 7805）或 DC-DC 轉換器（如 LM2576）。
-
面板單獨測試：
-
拆下顯示面板，用可調電源給面板供電（通常 5V 或 12V，參考接口定義），若屏幕仍無顯示，可能 LCD 背光損壞或驅動 IC（如 HD44780）故障。
-
排線與接口檢測：
-
用萬用表導通檔測量面板排線（如 20Pin FPC）是否斷線，接口針腳是否氧化（可蘸酒精擦拭）。
-
主板供電檢查：
-
測量主板上 3.3V、1.8V 等核心電壓，若異常，檢查 LDO 穩壓器（如 TPS7333）及濾波電容（是否鼓包或漏電）。
-
MCU 與晶振狀態：
-
用示波器測量主控芯片（如 DSP28335）的晶振引腳（通常 10MHz 或 20MHz），若波形缺失，更換晶振或諧振電容（15-33pF）。
-
程序存儲器驗證：
-
若 MCU 供電正常但無輸出，可能 Flash 芯片（如 S29GL064N）程序丟失，需用專用編程器重?zé)碳ㄐ杪?lián)系 AB 技術支持獲取固件文件）。
-
驅動器上電時，軟啟動電阻（通常 10-50Ω/50W）用于限制浪涌電流，若電阻開路，會導致 DC 母線無法充電。
-
檢測方法：用萬用表歐姆檔測量軟啟動電阻，阻值應為標稱值 ±5%，若無窮大則更換，并檢查并聯的繼電器（如 G6D-1A）是否吸合正常。
-
若 DC 母線電壓檢測電路異常（如分壓電阻變值），會觸發內部保護電路切斷電源，導致無顯示。
-
排查步驟：
-
測量母線電壓采樣電阻（如 1MΩ/2W 與 10kΩ/2W 串聯），若阻值偏離標稱值 10% 以上，更換電阻。
-
檢查電壓比較器（如 LM339）輸出電平，正常時高電平表示未過壓，低電平表示保護觸發。
-
模塊過熱（如散熱片溫度＞85℃）會觸發熱保護，導致驅動器斷電無顯示。
-
處理方法：
-
檢查風扇是否停轉（用手撥動扇葉，若卡頓則更換風扇），清理散熱片灰塵。
-
測量溫度傳感器（NTC 熱敏電阻）阻值，25℃時約 10kΩ，若阻值異常，更換傳感器。
-
必備工具
-
數字示波器（≥100MHz）：用于檢測驅動脈沖和晶振波形。
-
編程器：如 Xeltek SuperPro 系列，用于重?zé)?MCU 固件。
-
BGA 返修臺：若涉及主板芯片（如 FPGA）焊接，需專業設備。
-
元件替代建議
-
電源芯片 UC3844 可用 UC3842/3845 替代，注意 VCC 耐壓值。
-
顯示面板背光 LED 若損壞，可用同規格貼片 LED（如 3528 封裝）串聯限流電阻替換。
-
電源質量優化：
-
在驅動器輸入端加裝 EMI 濾波器（如 Schaffner FN3600 系列），抑制電網干擾。
-
定期檢測接地電阻（≤4Ω），避免接地不良導致的電壓波動。
-
定期保養：
-
每半年用壓縮空氣清理電源板和主板灰塵，檢查電解電容（如 470μF/450V）是否鼓包，建議 5 年全更換。
-
異常預警設置：
-
通過 AB Studio 軟件開啟 “電源電壓監控” 功能，設置電壓閾值報警（如低于額定值 85% 時觸發）。
若遇到以下情況，建議尋求專業維修服務：
-
主板 PCB 板多層走線燒斷，需飛線修復。
-
顯示驅動 IC（如 COF 封裝）損壞，需精密焊接。
-
固件丟失且無法獲取官方程序文件。
維修后需進行全功能測試：空載運行 30 分鐘，帶載測試電機正反轉及加減速，確認無顯示故障復發后再投入生產。
