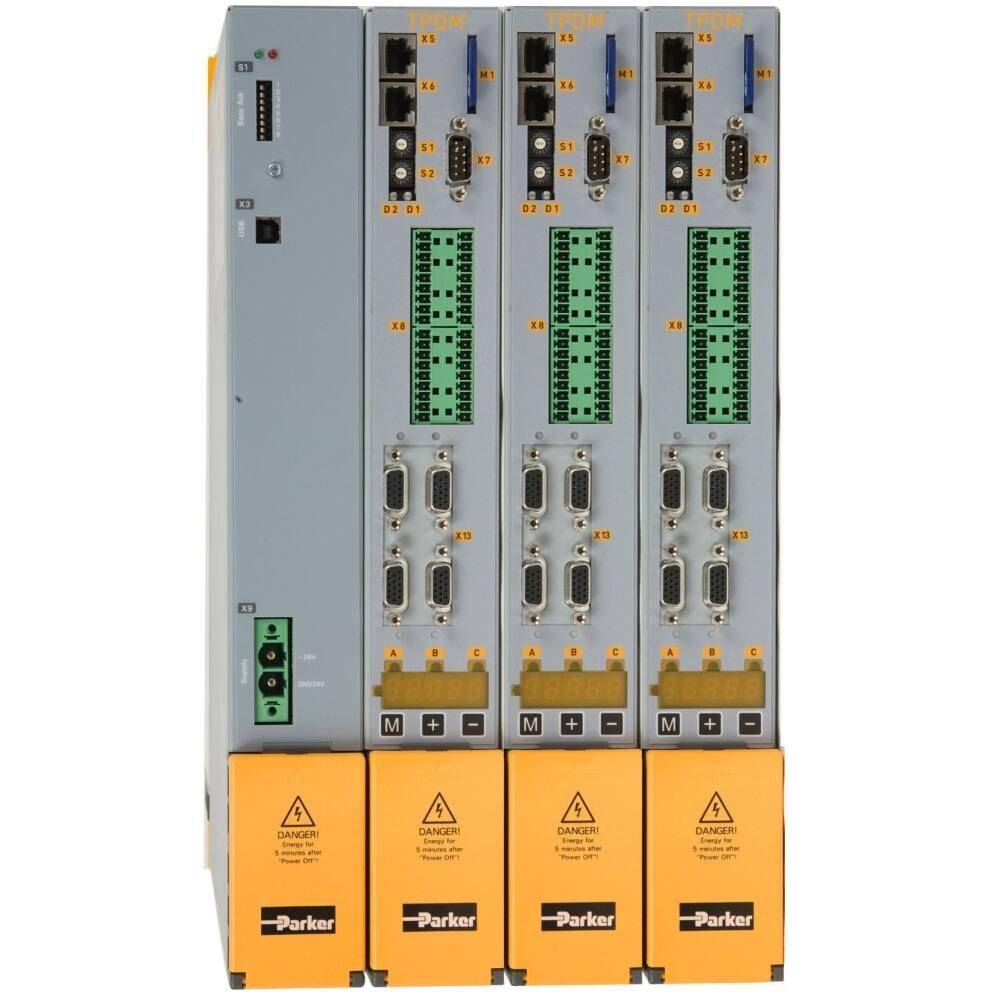

派克伺服驅動器 638A023F0STOCAN000RD2 出現過流故障時，通常由電機負載異常、功率器件損壞、參數設置不當或線路問題引發。以下是系統性的診斷與維修方案，結合硬件檢測、參數優化及典型案例分析，幫助精準定位故障：
-
常見過流報警：
-
F001：主回路過流（電流超過額定值 200%）
-
F002：IGBT 模塊過流（短路保護觸發）
-
F004：接地故障（電流泄漏至地）
-
報警時狀態：
驅動器紅色指示燈常亮，面板顯示對應故障代碼，電機可能突然停機或抖動。
-
電流環失控：負載突變、電機堵轉導致電流急劇上升；
-
硬件短路：IGBT 模塊擊穿、電纜絕緣破損；
-
參數異常：電流限幅設置過低、PID 調節不當引發震蕩。
-
手動盤車測試：
斷開驅動器與電機連接，手動旋轉電機軸，正常應無卡頓（阻力矩 < 0.1N・m）。若盤車困難：
-
檢查聯軸器是否偏心（同軸度誤差 > 0.05mm 需調整）；
-
軸承是否異響（潤滑脂干涸時需補充 KLUBER NBU 15）。
-
負載慣量匹配：
計算負載慣量（J=GD²/4），應≤電機慣量的 5 倍。若慣量過大，需修改 P2.08（慣量比參數）或增加減速比。
-
帶載測試：
用 DriveStudio 軟件監控實時電流：
-
空載時電流應 < 額定值 10%（如電機額定 32A，空載電流 < 3.2A）；
-
加載后電流平穩上升，若突變超過限幅值（P2.07 默認 150%），說明負載突變。
|
參數
|
含義
|
過流時建議調整值
|
|
P2.07
|
電流限幅（%）
|
從 150% 逐步增至 180%
|
|
P4.03
|
電流環比例增益
|
降低 20%（如從 50→40）
|
|
P4.04
|
電流環積分時間
|
增大至 0.05s（原 0.02s）
|
|
P5.01
|
速度環比例增益
|
降低 10%（避免速度超調）
|
-
模擬過流測試：
-
設置 P9.10=1（使能測試模式）；
-
給驅動器通入 50% 額定電流，逐步升高至 150%，觀察是否在 P2.07 設定值時報警；
-
若提前報警，檢查電流采樣精度（P4.00 需校準為 1.000）。
-
故障現象：
啟動后電機轉動 3 秒即報 F001，面板顯示電流達 75A（額定 32A）。
-
排查過程：
-
手動盤車發現電機軸卡死，拆開端蓋發現軸承保持架碎裂（潤滑脂碳化）；
-
更換 6205-ZZ 軸承并補充潤滑脂后，空載電流降至 2.1A，帶載運行正常。
-
故障現象：
通電后未啟動即報 F002，測量 U 相與 DC - 之間阻值為 0.3Ω（正常無窮大）。
-
維修步驟：
-
更換 IGBT 模塊后，檢測驅動板 V 相驅動信號缺失；
-
發現驅動電阻 R17（10Ω）燒斷，更換后驅動波形恢復正常；
-
重新配置 P2 組電機參數，故障排除。
-
電流監控與預警：
-
通過 DriveStudio 設置電流閾值報警（如超過額定值 120% 時輸出 DO 信號）；
-
加裝電流變送器（如 PA2000）實時監測三相電流，異常時聯動停機。
-
環境與散熱管理：
-
確保驅動器安裝間距≥50mm，風扇入口濾網每周清理（壓降 > 50Pa 時更換）；
-
環境溫度超過 40℃時加裝強制風冷（風速≥2m/s），避免 IGBT 過熱降額。
-
預防性測試：
-
每季度用示波器檢查驅動波形對稱性（各相差異≤5%）；
-
每年測量 DC 母線電容容量（4700μF/450V 電容，容量下降≥15% 時更換）。
-
高壓操作規范：
-
維修前斷開主電源，等待 DC 母線電壓降至 36V 以下（用萬用表確認）；
-
更換 IGBT 模塊時，需確保散熱面涂抹導熱硅脂（厚度≤0.1mm），避免熱阻過大。
-
技術支持準備：
聯系派克售后時需提供：
-
故障代碼及發生時的運行參數（如電流、轉速）；
-
驅動器硬件版本（查看銘牌 “HW Ver”）及參數備份文件；
-
示波器捕捉的過流瞬間波形（電流上升斜率 > 50A/ms 可能為短路）。
通過以上步驟，可逐步排除機械負載、功率器件、參數設置等層面的過流誘因。若涉及驅動板或控制芯片級故障，建議交由專業維修中心進行 BGA 焊接或芯片級更換（如 DSP 芯片 TMS320F28335 損壞時需程序重燒）。
