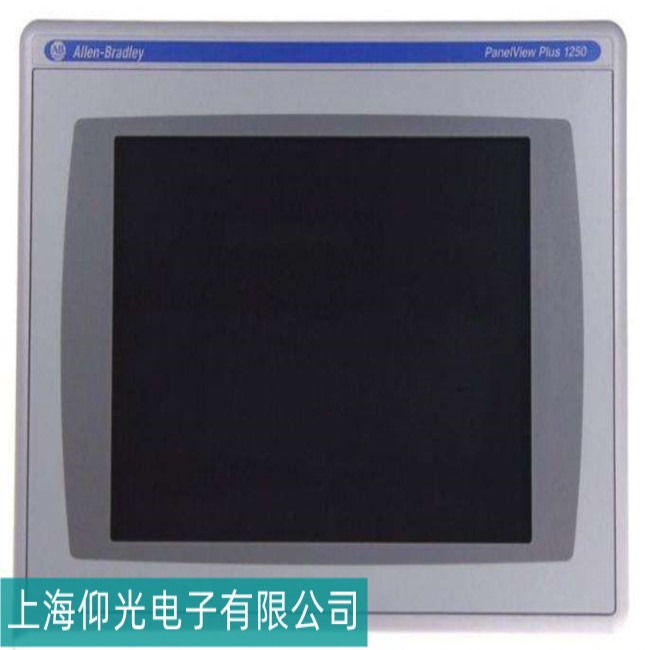

AB 觸摸屏 2711P-T10C21D8S 出現上電黑屏故障時，可能是電源、背光、顯示屏或主板電路異常導致。以下是分步驟的排查與維修建議，結合硬件檢測和維修操作細節，幫助定位并解決問題：
-
電壓與連接：
-
使用萬用表測量電源輸入端（端子排或電源接口）電壓，確保為穩定的 24V DC（允許范圍 21.6V~26.4V）。若電壓為 0V 或低于 18V，檢查電源適配器、空開、線路是否斷路或接觸不良（重點排查端子排螺絲是否松動）。
-
電源模塊初步判斷：
-
觀察觸摸屏電源指示燈（通常為綠色）：
-
不亮：可能是電源模塊保險絲熔斷、電容鼓包或主板供電線路斷裂。拆開外殼后，用萬用表蜂鳴檔檢測電源輸入回路通斷，若保險絲熔斷（玻璃管保險絲可肉眼觀察），更換同規格保險絲（注意：若更換后再次熔斷，說明后級電路短路，需排查主板）。
-
亮紅燈 / 閃爍：電源模塊過載或異常，斷開所有外接設備（USB、以太網、IO 模塊）后重啟，若恢復正常，可能是外接設備短路導致；若仍異常，需更換電源模塊或主板。
-
主板上的關鍵電壓包括：
-
3.3V（邏輯電路供電）
-
1.8V（MCU 核心供電）
-
5V（USB / 外設供電）
-
使用萬用表直流電壓檔，測量主板上的穩壓器輸出引腳（如 LDO 芯片的 VOUT 端）：
-
若某電壓缺失，檢查對應穩壓器輸入電容是否短路（用萬用表二極管檔測量，正向?qū)妷簯?yīng)＞0.5V），若短路需更換電容；若輸入正常但無輸出，更換穩壓器芯片（如 AMS1117-3.3）。
-
強光照射法：
-
上電后，用手機閃光燈貼近屏幕照射，觀察是否有隱約的 AB Logo 或系統界面（即 “有圖像無背光”）。
-
有圖像：背光驅動電路或 LED 燈條故障。
-
無圖像：顯示屏或主板顯示信號輸出異常（需進一步排查 LVDS 信號）。
-
背光供電電壓：
-
找到主板上的背光驅動芯片（通常為 DC-DC 升壓芯片，如 TPS61165），測量其輸出端電壓（正常應為 30V~50V，具體取決于燈條數量）。若輸入電壓正常（如 12V）但無輸出，更換驅動芯片或檢查周邊反饋電阻、儲能電感是否損壞（電感可用萬用表蜂鳴檔測通斷，阻值應接近 0Ω）。
-
LED 燈條測試：
-
拆開顯示屏邊框，取出背光組件，用可調電源（調至 30V 左右，串聯 100Ω 限流電阻）直接給燈條供電：
-
若部分 LED 不亮，說明燈條內部斷路（多為焊點脫落或 LED 芯片損壞），可嘗試用導線短接斷路點或更換整根燈條（注意記錄燈條規格：電壓、長度、接口類型）。
-
若燈條全亮，說明驅動電路故障，需檢查驅動芯片的使能信號（EN 引腳）是否在開機時變?yōu)楦唠娖剑ㄓ檬静ㄆ骰蛉f用表直流電壓檔監測）。
-
顯示屏圖像信號通過 LVDS 排線傳輸，若排線接觸不良或主板 LVDS 發送芯片損壞，會導致無圖像：
-
重新插拔 LVDS 排線，用橡皮擦清潔排線金手指，檢查排線是否有折痕或斷線（可用萬用表導通檔逐根測量）。
-
若排線正常，用示波器測量主板 LVDS 輸出引腳的波形（正常應有高頻差分信號），若無信號，可能是主控芯片（如 SSD2119）或橋接芯片（如 THC63LVDM83）損壞，需更換芯片（需 BGA 焊接設備）。
-
觀察屏幕表面是否有裂痕、漏液（液晶溢出呈黑色斑塊），若有則需更換整個顯示屏總成（注意型號匹配：2711P-T10C21D8S 為 10 英寸電阻屏，分辨率 800×480，接口類型通常為 LVDS）。
-
顯示屏內部的 T-Con 板（時序控制板）若損壞，會導致黑屏或花屏：
-
檢查 T-Con 板上的保險絲是否熔斷（通常為 0Ω 或 1A 規格），更換后測試。
-
若 T-Con 板上的芯片（如 NT39528）發熱異常，可能是內部短路，需更換 T-Con 板（需專業設備分離屏幕與背板，非專業人員易造成二次損壞）。
-
若主板未進入正常啟動流程，即使背光正常也會黑屏：
-
用示波器測量主控芯片的復位引腳（RESET）電壓，開機時應有 0→3.3V 的跳變，若無跳變檢查復位按鈕或 RC 復位電路（電阻電容失效可能導致復位信號異常）。
-
測量晶振引腳波形（如 12MHz），若停振需更換晶振或匹配電容（通常為 20PF）。
-
固件損壞可能導致顯示初始化失敗：
-
嘗試通過 Factory Talk View Studio 刷寫官方固件（參考前文 “進不了系統” 維修中的固件恢復流程），若刷寫過程中提示 “顯示驅動錯誤”，可能是固件版本與顯示屏不匹配，需聯系 AB 技術支持獲取對應版本。
-
主板上的電解電容若鼓包、漏液，會導致供電不穩或短路：
-
更換所有老化電容（優先選擇耐溫 105℃的品牌電容，如 Nichicon），尤其是靠近電源模塊和主控芯片的電容。
-
芯片虛焊或損壞：
-
主控芯片、LVDS 驅動芯片若存在虛焊，可用熱風槍（溫度 320℃，風速 4 檔）對芯片四周均勻加熱，嘗試補焊；若無效，需更換芯片。
-
拆卸舊芯片：
-
用熱風槍對準芯片（如 TPS61165）均勻加熱，待焊錫融化后用鑷子取下，清理焊盤殘留錫膏。
-
焊接新芯片：
-
在焊盤上涂抹適量助焊膏，放置新芯片并對準引腳，用熱風槍加熱至焊錫回流，冷卻后用萬用表檢測引腳間是否短路。
-
測試背光：
-
上電后用萬用表測量背光輸出電壓，若達到額定值且燈條點亮，說明修復成功。
-
拆機：
-
擰下觸摸屏邊框螺絲，小心分離前殼與主板，注意斷開觸摸屏排線和 LVDS 排線。
-
更換顯示屏：
-
拆除舊顯示屏的固定支架，將新顯示屏對準螺孔安裝，連接 LVDS 排線和背光供電線（注意排線方向，避免插反導致芯片燒毀）。
-
校準觸控：
-
開機后進入系統設置，運行觸控校準程序（通常為 “Configure Touch”），按提示完成五點校準。
-
維修時務必?cái)嚅_電源，避免靜電損壞芯片（佩戴防靜電手環，工作臺接地）。
-
處理顯示屏?xí)r需輕拿輕放，避免擠壓屏幕導致液晶層損壞。
-
背光燈條、LVDS 排線、電源模塊等備件可從 AB 官網或第三方供應商（如 MRO 工業品平臺）采購，注意核對部件編號（如燈條型號可能為 2711P-L10C21D8S-BK）。
-
若更換主板，需確保新主板的固件版本與原設備一致（通過主板標簽或 Factory Talk 軟件查詢版本號）。
-
涉及 BGA 芯片焊接（如主控芯片、LVDS 驅動芯片）或顯示屏分離操作時，建議交由具備返修臺（如 OKI 7500）的專業維修機構處理，避免自行操作導致設備報廢。
-
若維修成本過高（如主板核心芯片損壞），可考慮置換新型號觸摸屏（如 PanelView Plus 7 2711P-T10C10A8），需重新組態項目并測試通信兼容性。
總結：上電黑屏故障需優先區分是背光問題還是無圖像輸出。從電源輸入到背光驅動、LVDS 信號傳輸再到顯示屏本體，逐步縮小故障范圍。對于非物理損壞的情況，固件恢復和元件級維修是主要手段；若涉及精密部件更換，需依賴專業工具和經驗。維修后建議進行負載測試（連接 PLC 和外設），確保長期穩定運行。
