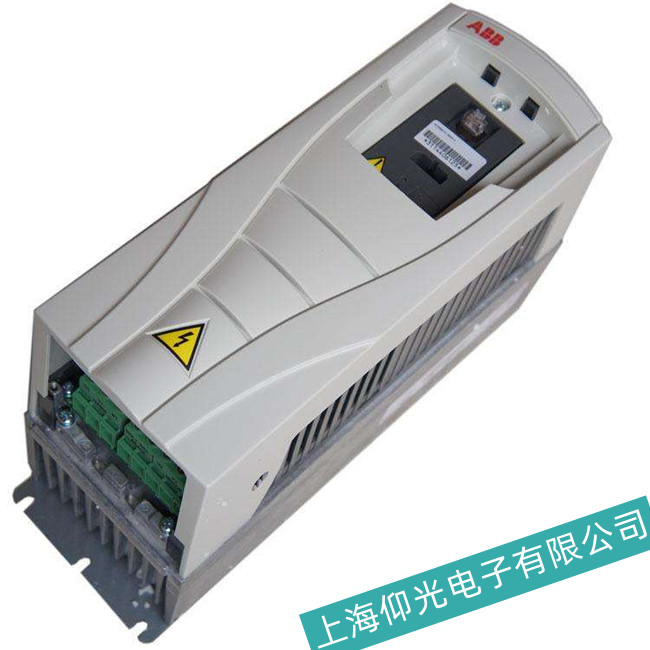

ABB變頻器ACS510-01-04A1-4逆變模塊損壞故障維修方案
針對ABB變頻器ACS510-01-04A1-4逆變模塊損壞的故障，以下是一個詳細的維修方案：
一、ABB變頻器ACS510-01-04A1-4故障原因分析
變頻器逆變模塊損壞的原因可能有多種，包括但不限于：
- 驅動電路損壞：這可能導致一個橋臂上的兩個開關器件在同一時間導通，從而造成逆變模塊損壞。
- 器件質量問題：逆變功率模塊（如IGBT、IPM等）本身質量不佳。
- 外部負載問題：如嚴重過電流、不平衡，電動機某相繞阻對地短路，有一相繞阻內部短路，負載機械卡住，相間擊穿，輸出電線有短路或?qū)Φ囟搪返取?
- 電網電壓?jiǎn)栴}：用戶電網電壓太高，或有較強的瞬間過電壓，造成過電壓損壞。
- 內部電路損壞：如濾波電容老化，容量減少或內部電感變大，對母線的過壓吸收能力下降，造成母線上過電壓太高而損壞IGBT。或者機內功率開關管的過電壓吸收電路損壞，造成不能有效吸收過電壓而使IGBT損壞。
- 操作不當或設計缺陷：如不適當?shù)牟僮鳎a(chǎn)品設計軟件中的缺陷，在干擾和開機、關機等不穩定情況下引起上下兩功率開關器件瞬間同時導通。
-
其他意外因素：如雷擊、房屋漏水、異物進入、檢查人員誤碰等。
二、ABB變頻器ACS510-01-04A1-4故障檢測步驟
- 外觀檢查：首先檢查逆變功率模塊（IGBT、IPM等）的外觀，看是否有炸開、端子與相連印制板是否有燒蝕痕跡。
- 萬用表檢測：使用萬用表檢測C-E、G-C、G-E是否已通，以及P對U、V、W和N對U、V、W的電阻是否一致，各驅動功率器件控制極對U、V、W、P、N的電阻是否一致，以此判斷具體哪個功率器件損壞。
-
檢查其他相關電路：檢查驅動電路、整流橋、濾波電容等相關電路是否正常。
三、ABB變頻器ACS510-01-04A1-4維修方案
- 更換逆變模塊：在確認逆變模塊損壞后，需要按照原型號和參數進行更換。在更換過程中，要確保操作規范，避免損壞新模塊。
- 修復相關電路：如果檢測發現其他相關電路（如驅動電路、整流橋等）也存在問題，需要進行修復或更換。
- 優化參數設置：根據實際應用情況，調整變頻器的參數設置，如加速時間、力矩提升參數等，以避免過流、過壓等故障的發生。
- 加強散熱：確保變頻器散熱良好，定期清理散熱器上的灰塵，檢查風扇線圈是否損壞，及時更換損壞的風扇。
-
定期維護：定期對變頻器進行維護和保養，包括檢查元器件的完好程度、連接線的緊固情況等，以延長設備使用壽命。
四、ABB變頻器ACS510-01-04A1-4安全注意事項
- 斷電操作：在進行維修前，務必確保變頻器已斷電，并遵循相關安全操作規程。
- 專業維修：對于復雜的故障，建議聯系專業的變頻器維修技術人員進行處理。
-
使用檢測工具：利用專業的檢測工具對變頻器進行細致檢查，定位故障源。
通過上述維修方案，可以有效地解決ABB變頻器ACS510-01-04A1-4逆變模塊損壞的故障，確保設備的正常運行。
