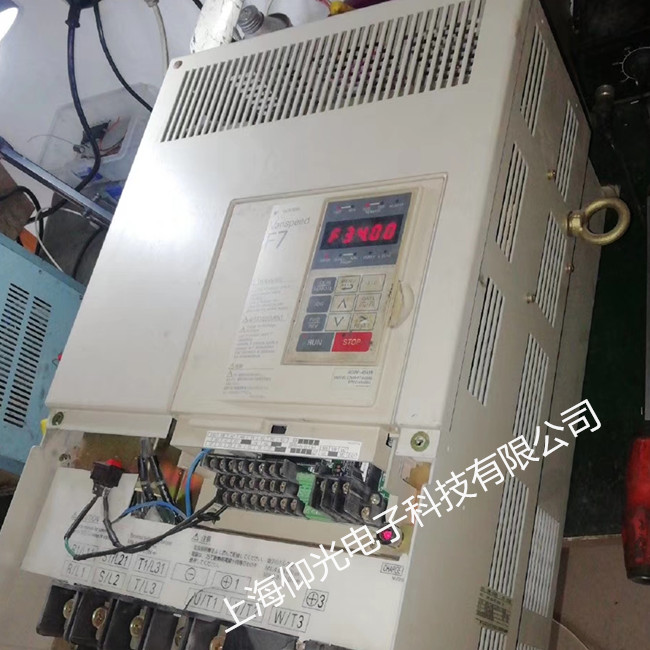

安川變頻器報警原因詳解
1 開關電源損壞開關電源損壞是眾多變頻器最常見故障，通常是開關電源負載發生短路造成，眾多變頻器開關電源線路設計上，安川變頻器因該說是比較成功。616G3采用了兩級開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏直流電壓轉變成300多伏直流電壓。然后再高頻脈沖變壓器次級線圈輸出5V、12V、24V等較低電壓供變頻器控制板，驅動電路，檢測電路等做電源使用。第二級開關電源設計上安川變頻器使用了一個叫做TL431可控穩壓器件來調整開關管占空比，達到穩定輸出電壓目。前幾期我們談到LG變頻器也使用了類似控制方式。用作開關管QM5HL-24以及TL431都是較容易損壞器件。此外當我們使用中如若聽到刺耳尖叫聲，這是由脈沖變壓器發出，很有可能開關電源輸出側有短路現象。我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
2 SC故障
SC故障是安川變頻器較常見故障。IGBT模塊損壞，這是引起SC故障報警原因之一。此外驅動電路損壞也容易導致SC故障報警。安川驅動電路設計上，上橋使用了驅動光耦PC923，這是專用于驅動IGBT模塊帶有放大電路一款光耦，安川下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞原因有多種，首先是外部負載發生故障而導致IGBT模塊損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,導致SC故障報警。
3 OH—過熱
過熱是平時會碰到一個故障。當遇到這種情況時，首先會想到散熱風扇是否運轉，觀察機器外部就會看到風扇是否運轉，此外30kW以上機器機器內部也帶有一個散熱風扇，此風扇損壞也會導致OH報警。
4 UV—欠壓故障
當出現欠壓故障時，首先應該檢查輸入電源是否缺相，輸入電源沒有問題那我們就要檢查整流回路是否有問題，都沒有問題，那就要看直流檢測電路上是否有問題了。200V級機器當直流母線電壓低于190VDC，UV報警就要出現了400V級機器，當直流電壓低于380VDC則故障報警出現。主要檢測一下降壓電阻是否斷路。
5 GF—接故障
接故障也是平時會碰到故障，排除電機接存問題原因外，最可能發生故障部分就是霍爾傳感器了，霍爾傳感器受溫度，濕度等環境因數影響，工作點很容易發生飄移，導致GF報警。
安川變頻器報Uv1故障名稱：
主回路欠電壓
未輸入運行指令（變頻器停止中）時，會出現以下狀況。
· 主回路直流電壓低于L2-05 （主回路欠電壓（UV）檢出值）的設定值 · 200V 級：約190V （單相為160V）
· 400V 級：約380V （E1-01 （輸入電壓設定）的設定小于400 時，為350V。） 安川變頻器報Uv1故障原因1:發生輸入電源缺相 對策:確認主回路電源的接線是否發生斷線或接線錯誤。 正確進行接線。
原因:輸入電源的接線端子松動 對策:確認端子是否松動。
請按照本手冊中的緊固力矩擰緊端子. 安川變頻器報Uv1故障原因2:電源電壓發生故障 對策:確認電壓。
將電壓調整到變頻器的電源規格范圍以內。 原因:發生停電 對策:改善電源。
安川變頻器報Uv1故障原因3:變頻器內部回路老化 對策:使用U4-05 （電容維護）確認電容器的維護時期。 如果U4-05 超過90%，則更換變頻器。
原因:由于電源變壓器容量不足，導致變頻器的浪涌電流使電源電壓降低
對策:確認接線用斷路器、漏電斷路器（帶過電流保護功能）或電磁接觸器打開時是否發生警報。
修改電源變壓器的容量。
原因:變頻器內部氣溫異常 對策:確認變頻器的環境溫度。 原因:充電指示燈不良（指示燈斷線） 對策:更換變頻器。
安川變頻器ov故障名稱：
主回路過電壓
主回路直流電壓超過過電壓檢出值 200 V 級：約410 V
400 V 級：約820 V （E1-01<400 時，為740 V） 安川變頻器ov故障原因1:
減速時間過短，電機流向變頻器的再生能量過大 對策:增大C1-02、04、06、08 （減速時間）的值。 在變頻器上連接制動電阻器或制動電阻器單元。
將L3-04 （減速中防止失速功能選擇）設定為1 （有效）。（出廠設定：1） 安川變頻器ov故障原因2:加速時間過短
對策:確認突然加速結束時是否發生過電壓警報。發生警報時，增加加速時間。使用S 字加減速。
安川變頻器ov故障原因3:制動負載較大
對策:在變頻器上連接制動電阻器或制動電阻器單元。 原因:輸入電源中混有浪涌電壓 對策:安裝DC 電抗器。 （注意）在同一電源系統內，若開、閉進相電容器或可控硅變換器發生動作，可能會導致輸入電壓短暫地異常急劇上升（浪涌）。
安川變頻器ov故障原因4:電機發生接地短路
對策:（接地短路電流經過電源向變頻器內的主回路電容器充電）檢查電機的動力電纜、中繼端子、電機端子箱等。 排除發生接地短路的部位，再次接通電源。安川變頻器ov故障原因5:速度搜索相關參數的設定不當
對策:（包括在瞬時停電恢復時以及故障重試時發生的情況）修改速度搜索相關參數的設定。 設定速度搜索重試功能為有效。（設定b3-19 ≥ 1 ～ 10。）調整b3-02 （速度搜索動作電流）、b3-03 （速度搜索減速時間） 進行電機線間電阻自學習后，使用b3-24=1 （速度推定形搜索功能）。
安川變頻器ov故障原因6:加速結束后超調時的再生能量過大
對策:將L3-11 （過電壓抑制功能選擇）設定為1 （有效）。
安川變頻器ov故障原因7:電源電壓過高
對策:確認電壓將電壓降低到變頻器的電源規格范圍以內。
安川變頻器ov故障原因8:制動晶體管損壞 對策:更換變頻器。
原因:制動電阻器或制動電阻器單元的接線不正確對策:確認與制動電阻器或制動電阻器單元的接線是否發生錯誤正確進行接線。
原因:由于干擾而發生誤動作 對策:確認抗干擾對策的狀況。
檢查控制回路的接線、主回路的接線、接地接線，充分采取抗干擾
對策：如果電磁接觸器是干擾的發生源，則在電磁接觸器的線圈上連接浪涌抑制度將L5-01 （故障重試次數）設定為0 以外的值。 安川變頻器ov故障原因9:電機發生失調 對策:調整控制失調的參數 調整N1-02 （防止失調增益）。 調整N2-02 及N2-03 （無PG 矢量）速度反饋檢出控制（AFR）時間參數。 調整N8-45 （PM 速度反饋檢出控制增益）、N8-47 （拉入電流補償時間參數）。 安川變頻器ov故障原因10:負載轉動慣量設定不正確
對策:確認使用KEB、過電壓抑制、減速中防止失速（最佳調整）等功能時負載慣性的設定。根據適用機械調整L3-25 （負載慣性比）。原因：在PM 用無PG 矢量控制模式下使用了短路制動功能 對策：連接制動電阻器。
