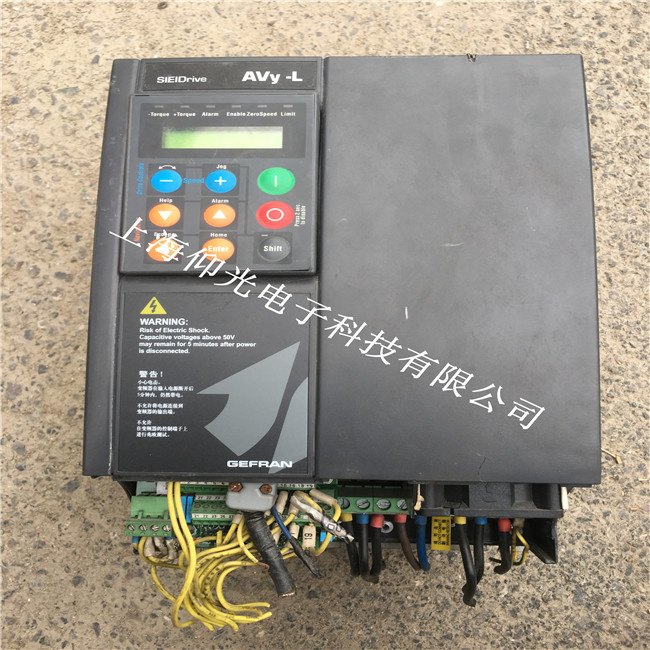

西威變頻器報故障無法運行并且LED顯示UV維修案例
西威變頻器有故障，無法運行并且LED顯示“UV”，說明書中該報警為直流母線欠壓。因為該型號變頻器的控制回路電源不是從直流母線取的，而是從交流輸入端通過變壓器單獨整流出的控制電源。
報警參數檢查法
西威變頻器有故障，無法運行并且LED顯示“UV”，說明書中該報警為直流母線欠壓。因為該型號變頻器的控制回路電源不是從直流母線取的，而是從交流輸入端通過變壓器單獨整流出的控制電源。所以判斷該報警應該是真實的。所以從電源入手檢查，輸入電源電壓正確，濾波電容電壓為0伏。由于充電電阻的短路接觸器沒動作，所以與整流橋無關。故障范圍縮小到充電電阻，斷電后用萬用表檢測發現是充電電阻斷了。更換電阻馬上就修好了。
西威變頻器維修中的欠壓故障
欠壓是變頻器在使用中經常碰到的問題。西威變頻器維修過程中遇到的這種求助也比較多。通常來說，欠壓都是因為主回路電壓低于下限而引起的一種保護動作，或者是整流橋某一路損壞或電網瞬時停電、輸入缺相這些原因都有可能引起欠壓故障的出現。
另外，還有一點主回路接觸器損壞，導致直流母線電壓損耗在充電電阻上雨，也可能使變頻器出現欠壓現象。總之引起欠壓現象的原因有許多。但是在維修方面，大家可以采用一個相對比較固定的流程。在此，我們以西威變頻器為例，分析的下變頻器欠壓故障。
關于西威變頻器維修中，欠壓報警檢測電壓的方式有主要可以分為兩種。
比較器檢測：這種檢測方式就是通過穩壓管固定比較器一端的電壓，然后對被檢測的電壓進行取樣，之后再與之比較，對比的結果可以通過比較器輸出。
ADC檢測：ADC檢測也可以理解為模擬／數字轉換。它的檢測原理是被檢測的電壓通過電阻降壓后取樣，然后會落在ADC可檢測的范圍，我們可以通過程序設定電壓的報警范圍。
關于西威變頻器維修，欠壓故障的處理我們通過一個經典案例來詳細講解一下。
西威變頻器維修中的欠壓故障"
故障現象：一臺西威變頻器上電后，一接受啟動信號，就會出現欠電壓故障，導致設備不能投入運行。
處理步驟：初步檢查電源輸入電壓正常，所以懷疑電壓檢測電路發生故障，發出錯誤信號。然后，依據電路板畫出電壓檢測電路圖，進而找到報欠電壓故障的原因。進一步發現短接PC14的輸出側時，投入啟動信號不再報欠電壓故障。在此基礎上又進一步查出為充電接觸器的輔助觸點接觸不良，所以致使PC14無輸入電流通路，而報出欠電壓故障。
西威變頻器維修需要提醒大家的是
變頻器電路的各種零部件是有使用壽命的，比如風扇的使用壽命一般為3年；而電容器一般為6～8年等。所以，變頻器長時間停用也會影響設備的使用，而且一旦停機時間超過一年，對設備的影響就會更明顯，比如主電路中的儲能電容，若是長時間不使用就會對運行中變頻器過壓、欠壓影響很大。所以，如果變頻器停用時間過長，比如達到一年以上，要對存儲能電容要做一次全面體檢
西威變頻器維修： AVY2055-KBL AC4 AVY2075-KBL AC4 AVY3110-KBL AC4
AVY3150-KBL AC4 AVY4185-KBL AC4 AVY4221-KBL AC4
AVy4301-KBL AC4 AVY4370-KBL AC4 AVY5550-KBL AC4
AVY5450-KBL AC4 AVO3150-KBL AC4 AVY6750-KBL AC4
AVY2055-KBLM AVY2075-KBLM AVO2055-KBLM
AVY4185-KBLM AVY3150-KBLM AVY4221-KBLM
AVO5550-KBLM AVO3075-KBLM AVO3110-KBLM
AVO3130-KBL BR4 AVY6750-KBL BR4
AVY5450-KBL BR4 AVY5550-KBL BR4
AVY4301-KBL BR4 AVY4370-KBL BR4
AVY4185-KBL BR4 AVY3110-KBM BR4
AVY6750-KBX AGY3110-KBX
異步電梯西威變頻器：
AVY2055-KBL AC4 AVY3075-KBL AC4 AVY3110-KBL AC4
AVY3150-KBL AC4 AVY4180-KBL AC4 AVY4220-KBL AC4
AVY4300-KBL AC4 AVY4370-KBL AC4 AVY5550-KBL AC4
AVY5450-KBL AC4 AVO3150-KBL AC4 AVY6750-KBL AC4
同步電梯專用西威變頻器：
AVY2055-KBLM AVY2075-KBLM AVO2055-KBLM
AVY4180-KBLM AVY3150-KBLM AVY4220-KBLM
AVO5550-KBLM AVO2075-KBLM AVO3110-KBLM
AVO3075-KBL BR4 AVY6750-KBL BR4
AVY5450-KBL BR4 AVY5550-KBL BR4
AVY4300-KBL BR4 AVY4370-KBL BR4
AVY3185-KBL BR4 AVY3110-KBM BR4
AVY6750-KXX AGY3110-KBX
AGY3150-KBX AGY2075-KBX
AGY4220-KBX AGY5550-KBX
AVS3110-KBL AVS2075-KBL
AVS3150-KBL AVS3185-KBL
AVY5450-KBL AC4 AVO3150-KBL AC4 AVY6750-KBL AC4
AVY2055-KBLM AVY2075-KBLM AVO2055-KBLM
AVY4185-KBLM AVY3150-KBLM AVY4221-KBLM
AVO5550-KBLM AVO3075-KBLM AVO3110-KBLM
AVO3130-KBL BR4 AVY6750-KBL BR4
AVY5450-KBL BR4 AVY5550-KBL BR4
AVY4301-KBL BR4 AVY4370-KBL BR4
AVY4185-KBL BR4 AVY3110-KBM BR4
AVY6750-KBX AGY3110-KBX
AGY3150-KBX AGY2075-KBX
AVS1110-EBL AVs1075-KBL
AVS1150-KBL AVS1185-KBL
AGY3150-KBX AGY2075-KBX
AGY4221-KBX AGY5550-KBX
AVS1110-EBL AVs1075-KBL
AVS1150-KBL AVS1185-KBL
