逆變器——由可控的半導體器件構成，目前主流是IGBT，在控制電路的控制下，將直流電源轉換為頻率、電壓均可任意調節的交流電源，實現對電機的調速控制。逆變器故障是變頻器的常見故障之一，也是變頻器維修過程中，經常遇到的一個問題。

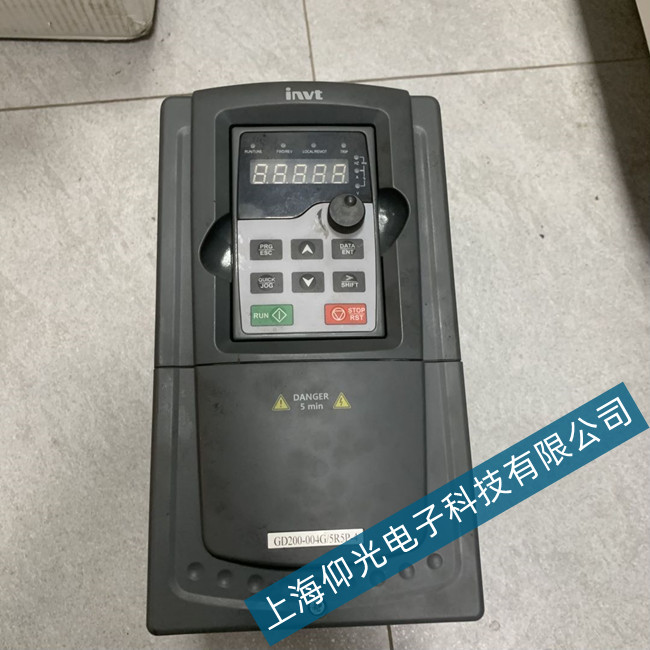

在英威騰變頻器中，逆變器故障由代碼“OUT”表示，此故障包括OUT1、OUT2、OUT3，它們分別代表逆變單元U相、V相、W相故障。掌握這些代碼的含義對開展變頻器維修是非常有幫助的。此故障一般只出現在驅動光耦使用PC929的機器中，代表驅動板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
變頻器維修思路：OUT故障一般分有上電跳OUT、運行跳OUT、帶載加載跳OUT。此原因一般都是因為檢測電路檢測到逆變管VCE電壓異常輸出告警信號，當控制板檢測到此信號后馬上停止驅動輸出并顯示出故障代碼。當然不排除因保護電路本身異常導致的誤保護。值得注意的是在某些情況下會因為開關電源輸出不穩定影響驅動電路供電導致機器無規律跳OUT故障，如因散熱風扇啟動電流過大，每次運行風扇啟動瞬間即跳OUT。在變頻器維修過程中需注意區分。
（1）對于上電跳OUT故障：此問題一般都是因為保護電路本身不良或者驅動部分，模塊門極有明顯的短路、斷路情況。在變頻器維修時，可以通過屏蔽相應相OUT保護信號判斷。如果屏蔽后其它一切正常，則說明問題是因保護電路本身不良引起。屏蔽后運行，如果有三相不平衡，則說明驅動電路或者模塊有問題。
（2）對于運行跳OUT故障：此問題一般都是驅動電路和模塊本身不良引起。首先可以用萬用表電阻檔測試驅動電路相關部位及模塊門極有無明顯短路、斷路現象。屏蔽相關相OUT保護信號運行，測試驅動波形是否正常（無示波器時可使用萬用表交流電壓檔對比測試各路驅動波形）。重點關注波形的形狀、幅度、死區時間等，最后檢測IGBT是否損壞。對比其它相測試驅動門極結電容是否正常（萬用表電容檔）。在變頻器維修中，示波器時常用的一種儀器，大家必須掌握。
（3）對于帶載加載跳OUT故障：此情況相對前兩種來說維修的難度稍大。首先，檢測保護電路本身是否有元件性能不良，正確檢測前提下，對懷疑有問題的二極管、貼片電容采取替換法代換之（替換法是變頻器維修中常用的方法之一）。第二，對比檢測驅動電路驅動光耦供電是否正常，門極驅動電阻是否變值。第三，不加載測試驅動波形是否正常。最后仔細判斷，測試IGBT本身是否有問題。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
