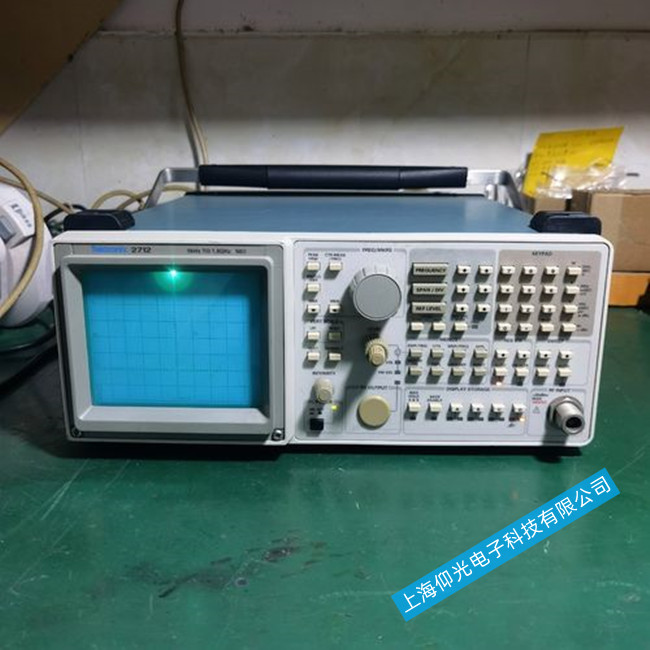

泰克SPECMON3B頻譜分析儀啟動異常故障維修方案
1.1.2 系統啟動異常
頻譜分析儀上電后屏幕顯示一直處于廠家商標信息的畫面，則為BIOS檢測宕機。檢修過程首先排除接入鍵盤或暫停BIOS檢測，開機按“F2”直至進入BIOS設置界面，選擇Exit選項卡中Load Setup Defaults選項，調用BIOS中的出廠配置，選擇保存并重啟后，若故障解決，則說明BIOS選項被更改。若Windows啟動過程中出現藍屏、自動重啟動等故障現象，參照計算機的常規檢修步驟進行檢修。重新啟動頻譜分析儀，若能夠進入工作狀態且該異常現象以后不再頻繁出現，則為Windows偶然性啟動異常，儀器可正常使用。首先將調用BIOS中的出廠默認配置，防止BIOS選項被誤操作或數據丟失。通過以上兩步仍不能排除，則需在操作系統選單中對操作系統進行恢復，但操作可能導致用戶的測量數據丟失，應認真閱讀用戶手冊中有關系統恢復的說明，要做好系統的備份工作，在備份硬盤上進行系統恢復，防止誤操作帶來不可估量的數據損失。Windows啟動異常另一種原因是硬盤的損壞、病毒或系統提示找不到系統所在硬
盤。硬盤的損壞分為物理損壞和邏輯損壞兩種，其中物理損壞包括控制電路板、盤頭組件、接口附件的損壞；邏輯損壞包括引導區損壞、邏輯壞道等。對于有邏輯壞區的硬盤可克隆至新硬盤進行數據恢復。控制電路板、接口附件的更換需在同型號同批次間進行，盤頭組件損壞的硬盤維修成功率低，應對備份硬盤進行相應數據恢復操作。
1.1.3 顯示異常
主程序運行后無軌跡或軌跡不刷新或刷新不正常。首先打開頻標，如果有頻標讀數變化可能是因為由于設置原因，如軌跡顯示格式為線性狀態或者參考電平過高等原因導致軌跡在屏幕下方，從而看不到軌跡。如果頻標讀數一直不動且錯誤列表中有DSP程序下載錯誤提示，則是因為DSP設備故障。如斷電維持1 min，重新開機不能解決問題，請聯系廠家進行維修。如果沒有下載錯誤提示，可能是軌跡回傳錯誤，請聯系廠家進行維修DSP處理板。軌跡不刷新或刷新不正常，看觸發設置是否是自由觸發模式，掃描模式是否是連續模式，是否設置軌跡為“顯示軌跡”。FFT模式（快速傅立葉變換模式）下輸入一個穩定的單頻信號，而頻譜分析儀軌跡在跳動。判斷此時屏幕格線區右上角是否出現“中頻過載”提示信息，如有此信息說明輸入信號過大，此時將輸入衰減器設置變大，可解決故障。
1.2 失鎖現象
此現象表現為信號頻率偏離設定位置，或看不到信號或攜帶明顯大幅度寄生信號。由于頻譜分析儀本振電路復雜，涉及到參考環板、頻率合成板、微波驅動板、窄帶中頻板、YTO、本振倍頻放大組件、定向耦合器等電路及微波件。必須首先確認是那個電路單元發生故障。
分析過程：頻譜分析儀的本振信號源從自由振蕩式發展到頻率合成式，因此首先分別輸入2GHz和6GHz信號，如果2GHz處失鎖6GHz處不失鎖，說明是第一本振正常第二本振失鎖；如果兩個頻點均失鎖可能為第一本振失鎖或第一、第二本振均失鎖。
