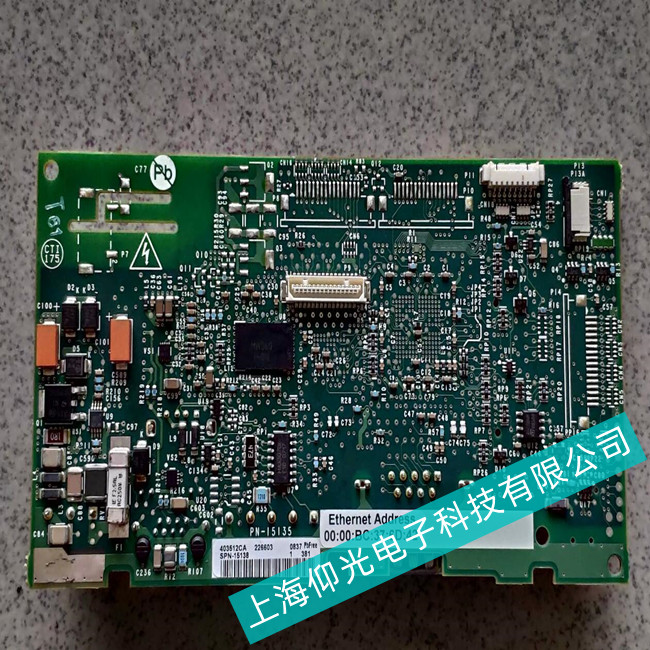

自動化AB羅克韋爾工控機6181P-19A2SW71AC主板壞維修方法
1.程序測試方法：該方法主要用于檢查各種接口電路和帶地址參數的電路是否有故障。其原理是使用軟件發送數據和命令，并通過讀取線路狀態和芯片(如寄存器)的狀態來識別故障位置。
2.檢查AB羅克韋爾工控機6181P-19A2SW71AC主板是否短路：通電前應測量AB羅克韋爾工控機6181P-19A2SW71AC主板是否短路，避免意外。判斷的方法是測量芯片的電源引腳與地之間的電阻。未插入電源插頭時，電阻一般應為300Ω，最小不應低于100Ω。再次測量反轉阻力，有微小的差異，但差異應該不會太大。如果正反向阻值很小或接近導通，則表示AB羅克韋爾工控機6181P-19A2SW71AC主板存在短路。工控主板短路的原因可能是工控主板上有損壞的電阻和電容器，或者有導電雜物，或者工控主板上有斷片。要找到故障芯片，可以將電源插入開機測量。通常測量電源的5V和12V。當發現電壓值偏離標準值太遠時，可以用分離法或通過切斷一些導線或拔下一些芯片來重新測量電壓。當導線被切斷或芯片被拔出時，如果電壓恢復正常，則從導線中拔出的元件或芯片是故障。
3.除塵方法：AB羅克韋爾工控機6181P-19A2SW71AC主板面積較大，是積塵較多的地方。灰塵很容易導致插槽和電路板之間接觸不良。此外，AB羅克韋爾工控機6181P-19A2SW71AC板上的一些卡和芯片是管腳形式的，經常因為管腳氧化而接觸不良。建議用毛刷輕輕刷掉AB羅克韋爾工控機6181P-19A2SW71AC主板上的灰塵，注意不要用力過大或動作過大，以免觸動工控主板表面的貼片組件或導致組件松動造成虛焊。注意清除用于檢測CPU溫度的CPU插槽中的灰塵，或用于監測機箱內溫度的工控主板上熱敏電阻上的灰塵，否則會導致AB羅克韋爾工控機6181P-19A2SW71AC主板識別溫度不正確，從而導致AB羅克韋爾工控機6181P-19A2SW71AC主板的保護故障。如果接觸是由于槽針的氧化造成的，可以將硬白紙折疊(表面光滑，面向外)，插入槽中來回擦拭；對于卡針，可以用橡皮擦掉表面氧化層，然后重新堵住。
4.插件交換方法：先關機，然后逐個拔出插板；每次拔出一塊板，打開AB羅克韋爾工控機6181P-19A2SW71AC觀察機器的運行狀態，一旦拔出某一塊，AB羅克韋爾工控機6181P-19A2SW71AC主板運行正常，那么出故障的是插板，或者對應的I/O總線插槽和加載電路故障；如果拔出所有的插板，系統啟動仍然不正常，那么故障很可能出在工控主板上。
5.靜態/動態測量方法：
1、靜態測量方法：使工業控制主板處于一定的特寫狀態，根據電路的邏輯原理或芯片輸出與輸入的邏輯關系，用萬用表或邏輯筆測量相應的點電平，分析確定故障原因。
2.動態測量分析方法：編制專門的判斷程序或人為設定正常條件，在機器運行過程中，利用示波器測量和觀察相關部件的波形，并與正常波形進行比較，確定故障位置。
上海仰光電子科技有限公司專業維修AB羅克韋爾工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變為藍屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
