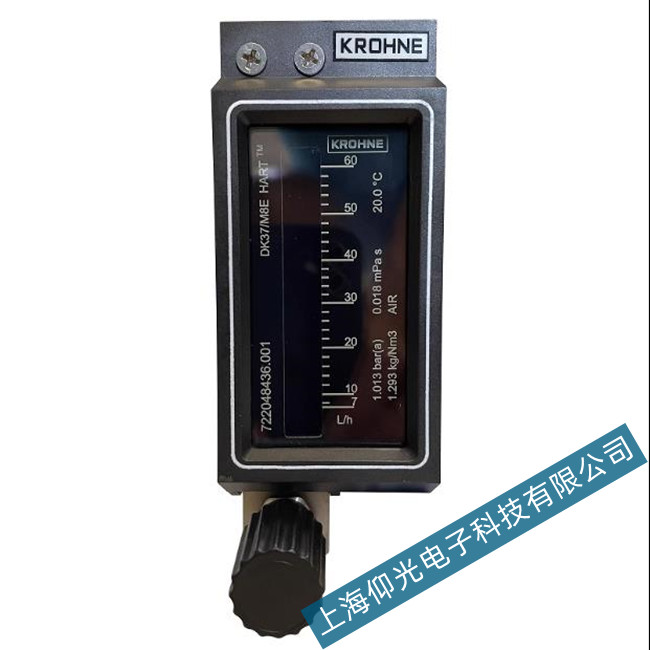

科隆DK37轉子流量計指針移動遲滯故障原因排查
(1)轉子或指針停在某一位置不動
轉子或指針停到某一位置不動,最直接的原因就是轉子被卡死不會旋轉了,是轉子流量計最常出現的故障。儀表自身原因有:轉子導向桿與止動環不同心,造成轉子卡死;工藝原因有:流體太臟或結晶卡死,開啟閥門過快,使得轉子快速向上沖擊止動器,造成止動器變形而將轉子卡死。可按以下方法檢查和處理。
①觀察轉子是否真的被卡住。使用橡膠錘敲擊儀表安裝法蘭來振動轉子。轉子由于磁性吸附作用,會有許多金屬顆粒附著其上,致使轉子上下移動受阻卡住。敲擊振動后,部分顆粒渣滓會隨介質流出流量計,轉子能隨流體變化而旋轉,說明雜質較少,可隨流體沖走,使流量計恢復正常。
②敲擊儀表安裝法蘭振動轉子沒有效果,應拆下儀表檢查和清洗,鏟除附著物或污垢層。導向桿如彎曲,對導向桿進行校直。金屬轉子流量計的磁耦合轉子組件,磁鐵上附著的大多是鐵粉或顆粒。新安裝的儀表運行初期應利用旁路管,充分沖洗管道;為防止管道產生鐵銹,可在表前裝設過濾器。轉子組件在清洗完成后,應檢查轉子運行的靈活性,可用手指推動轉子到上導向,松手后轉子應能自由下落到下導向,并且有很清晰的金屬撞擊聲,在導向桿上多試幾個位置,觀察轉子的滑行狀況,都很靈活,說明轉子組件裝配良好。
(2)流量有變化但轉子或指針移動遲滯
也就是流量有變化但儀表的反應不靈敏。轉子與導向桿間有微粒等異物,磁耦合轉子組件上附有磁性物質或顆粒,都會使轉子轉動遲滯,處理辦法仍然是拆卸清洗。轉子導向桿與止動環不同心也會造成轉子卡死。處理時可將變形的止動器取下整形,檢查與導向桿是否同心,不同心應進行校正,然后將轉子裝好,手推轉子,感覺轉子上下通暢無阻尼及卡住現象即可,轉子流量計一定要垂直或水平安裝,不能傾斜,否則容易引發卡表或使轉子、指針移動遲滯。
檢查指示部分的連桿、指針是否有卡住現象,可手動磁鐵耦合連接的連桿,用手感覺傳動是否靈活,否則進行調整;檢查旋轉軸與軸承是否有異物阻礙運動,對癥進行清除或更換零部件;磁鐵磁性下降也會出現本故障。用手上下移動轉子,觀察指針能否平穩地跟隨著移動,不能跟隨或者跟隨不穩定,則應更換磁鐵。維修時為防止永久磁鐵的磁性減弱,嚴禁兩耦合件互相撞擊。
