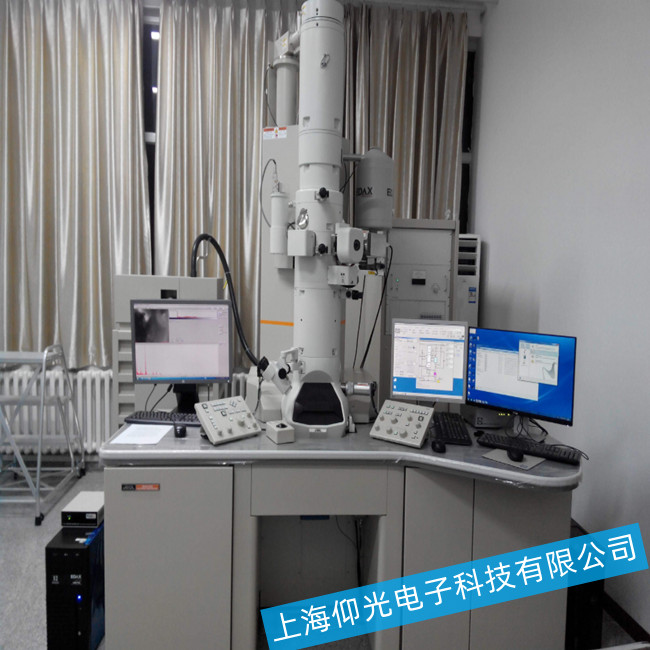

透射電鏡真空系統部分的故障排除維修：
真空系統故障：
故障一：
正常開機，只有V1閥～V3閥打開，其他閥均處于關閉狀態。一般情況下，開機30～40分鐘左右，真空圖標顯示V1閥～V6閥打開，V12閥、V13閥打開，此時其他閥未打開，說明儀器不正常。再次開機偶爾可聽見鏡體內有異常聲音，屏幕提示PI-1：253，PI-2：187，PI-3：232，PI-4：126，此時V2閥、V3閥處于關閉狀態。檢查空壓機，壓力為3.65kg/cm2偏低。
【故障分析】：
分析氣閥壓力不足，導致氣閥開關不穩定。
【故障排除】：
打開空壓機，壓力加至4.8kg/cm2，再次開機，抽真空正常，各閥按儀器順序正常打開和關閉，儀器恢復正常運行。
故障二：
打開電源啟動儀器，機械泵旋轉一周，然后迅速停止。
【故障分析】：
從故障現象分析，機械泵能旋轉一周，說明啟動電源沒有問題，機械泵旋轉要靠啟動感應傳感器來維持旋轉，問題可能在傳感器及控制系統，檢查真空系統未發現異常。
【故障排除】：
用備件傳感器更換，開機故障不變，因此重點放在檢查控制系統，打開控制系統檢查發現內部很潮濕，部分機械部件已生銹，問題根源應該就在于此。取下生銹部件進行除銹清洗，烘干并加一些潤滑脂防銹，清理控制器內部潮濕區域，安裝復原修理部件，通電開機機械泵恢復正常旋轉，故障排除。
小結：分析原因機械部件生銹導致機械動作受阻，使機械泵啟動困難被憋死，傳感器無感應信號最后保護電路動作，切斷工作電源。
故障三：
開機抽真空機械泵（RP）運行正常，30秒后V12閥打開，隨即幾秒鐘后V12閥又關閉，機械泵停止保護狀態，5分鐘后儀器自動關機，無法工作。
【故障分析】：
儀器自動關機，說明某處異常進入保護狀態，循環水系統，空壓機系統，真空抽取系統都是重點檢查對象。
【故障排除】：
檢查循環水水溫、水流量正常。
檢查空壓機運行正常，壓力指示正常。
檢查負責低真空的機械泵（RP）運行正常。
檢查負責高真空的擴散泵（DP）情況，打開擴散泵發現加熱盤（爐）是冷的，用萬用表測量內部加熱絲已燒斷（正常為65歐左右），說明加熱盤已損壞。更換備用加熱盤，安裝復原擴散泵，檢查各部件及接線無誤后，重新開機經過40分鐘運行，各真空參數恢復正常，各閥門也按順序正常打開，儀器恢復正常工作。
小結：擴散泵加熱盤（爐）連續工作時間較長，加熱絲容易燒斷，需要經常檢查和維護，損壞后及時更換。
故障四：
開機前面抽真空一切正常，當進行到打開V6a閥抽電照相真空時，結果真空度下降，V6a閥無法打開，自動回到前一級抽真空，反復循環真空度始終上不去。
【故障分析】：
由于前面抽真空沒有發現問題，在進行照相室抽真空時，真空度下降，分析照相室有可能存在泄漏。進行真空度泄漏檢測，結果照相室泄漏最快，由此判斷照相室確實存在泄漏。
【故障排除】：
照相室結構復雜，密封口較多，查找漏點較為困難。因此，根據先易后難的原則逐步檢查和排除故障部位。
1、清洗照相時門邊框及密封條，重新涂抹密封脂，開機故障不變。
2、清洗前端大觀察窗和兩側小觀察窗及密封條，重新涂抹密封脂，開機故障不變。
3、清洗照相室底部掃描附件，重新涂抹密封脂，故障不變。
4、檢查小熒光屏扳手組件密封情況，組件結構復雜，不好隨意拆卸檢查，臨時加工一個部件代替組件，開機故障不變。說明組件無泄漏問題，換回組件，重新涂抹密封脂。
5、檢查V3閥、V9閥真空泄漏率，工作正常未發現泄漏，
6、檢查照相室后蓋組件密封銜接處，臨時加工一個部件代替組件，開機抽真空V6a閥能正常打開，說明故障在后蓋組件上，仔細檢查發現組件上電極的絕緣材料老化開裂導致真空泄漏。用密封膠封住開裂部位，干燥后組件重新涂抹密封脂，安裝復原，開機抽真空運行恢復正常，故障排除。
小結：照相室是電鏡關鍵部位，真空要求很高，密封不良就會導致無法工作，因照相室的密封部位較多，應遵循先易后難的原則逐步檢查，否則有可能會擴大故障范圍，特殊部位可加工一些部件臨時替代進行密封，以便于故障部位的判斷，也能提高檢修效率。
